切削シミュレーションデモとは
本記事は、RedRingの切削シミュレーションデモを短時間で把握するための紹介記事です。用途と見どころを中心にまとめています。
見どころ
- 入力条件の違いによる挙動変化を視覚的に確認できる
- 設計検討時の説明材料として使いやすい
- 内部ロジック解説記事と組み合わせて理解を深められる

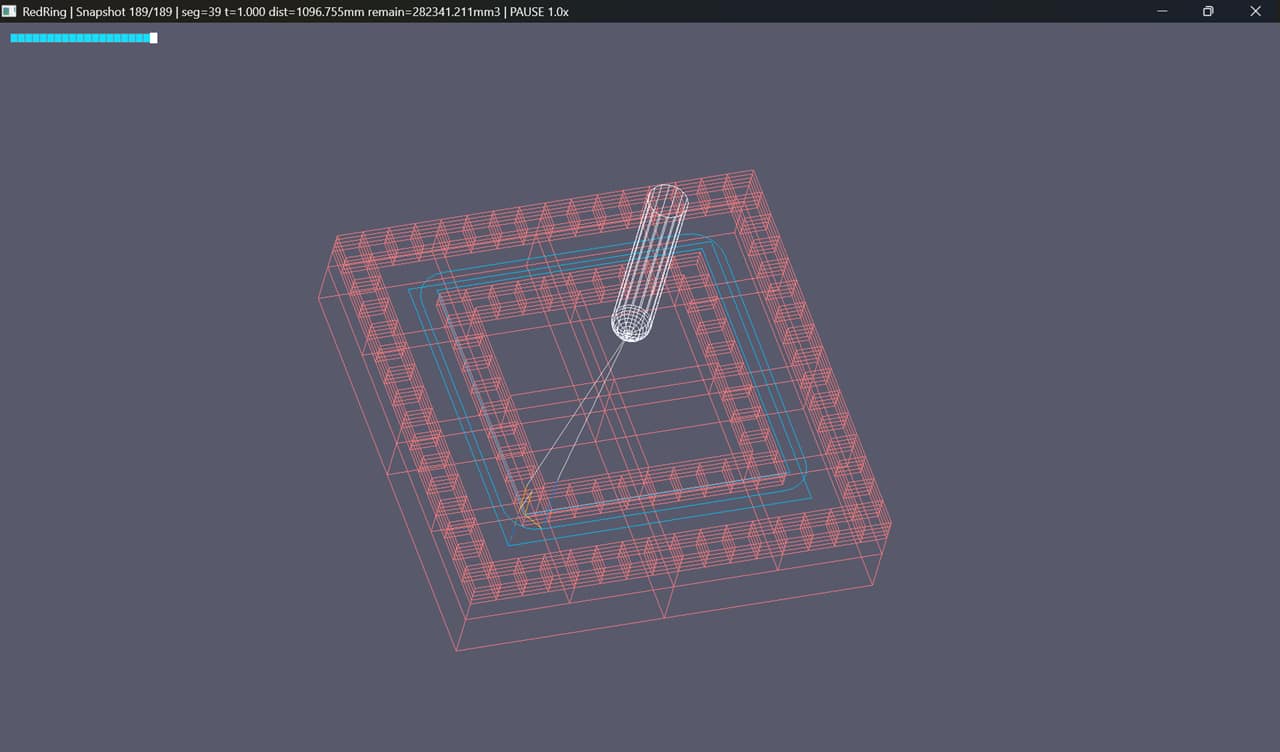

本デモでは、フラットエンドミルとボールエンドミルの2種類を選択して、ソリッド表示された加工対象が切削されていく様子を可視化できます。自動送りでフレームを進めることで、各ステップにおける工具位置の変化と、加工対象がどのように除去されるかを連続的に確認できる点が特徴です。静止画だけでは把握しにくい「工具の動き」と「除去形状の変化」の対応関係を直感的に追えるため、加工プロセスの理解や検証に役立ちます。
切削シミュレーション動画
動画では、自動送りによってフレームが進行し、工具位置と除去状況がどのように変化するかを時系列で確認できます。
